TBI SFT08020-5 tbi滚珠丝杠负载圈数
扫码获取价格库存技术资料
- 品牌: tbi丝杆选型sfs系列
- 分类: SFT系列
- 类型:
- 属性: TBI SFT08020-5 tbi滚珠丝杠负载圈数，-TBI SFT08020-5 tbi滚珠丝杠负载圈数-TBI SFT08020-5 tbi丝杆选型sfs系列 滚珠丝杆由于其独特的结构设计和优越的性能，已经成为现代机械工业中不可或缺的重要部件。它不仅能够提高传动效率，降低动力损耗，还能够实现高精度的运动控制。与传统丝杆相比，滚珠丝杆的传动效率可以提高到90%以上，而传动误差只有0.03mm/m。这使得滚珠丝杆在工业生产中可以更好地实现精确定位和快速运动。 TBI SFT08020-5 tbi丝杆代号-TBI SFT08020-5 tbi滚珠丝杠负载圈数--TBI SFT08020-5 tbi滚珠丝杠负载圈数-
TBI SFT08020-5 tbi滚珠丝杠负载圈数 产品参数

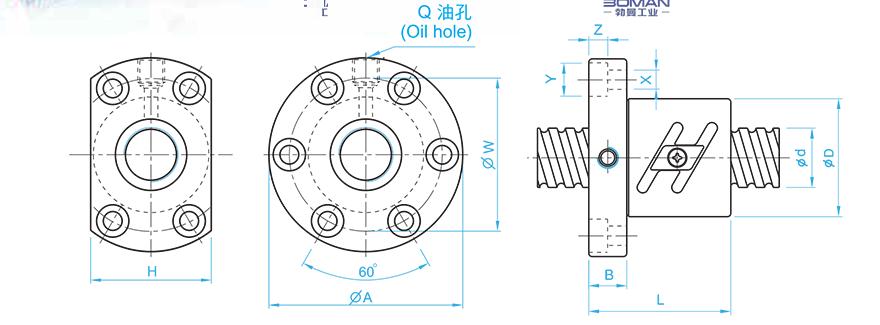

尺寸 单位：mm
| 丝杠轴外径 | 80 |
|
| 导程 | 20 |
|
| 丝杠轴底径 | ||
| 滚珠节圆直径 | ||
| 钢球直径 | 9.525 |
|
| 精度等级 | ||
| 螺母直径 | 143 |
|
| 法兰直径 | 204 |
|
| 螺母长度 | 180 |
|
| 螺母安装 | PCD | 172 |
| 额定动负载 | CaN | 15642 |
| 额定静负载 | C0aN | 59684 |
| 有效圈数 | 2.5X2 |
|
| 法兰盘宽度 | 148 |
|
| 法兰安装孔通孔直径 | 18 |
|
| 法兰安装孔沉孔直径 | 26 |
|
| 法兰安装孔沉孔深度 | 18 |
|
| 轴向刚度 | KNm | 174 |
TBI SFT08020-5 tbi滚珠丝杠负载圈数此型号部分数据来源于NSK W4006C-70ZX-C5Z20 滚珠丝杠nsk
